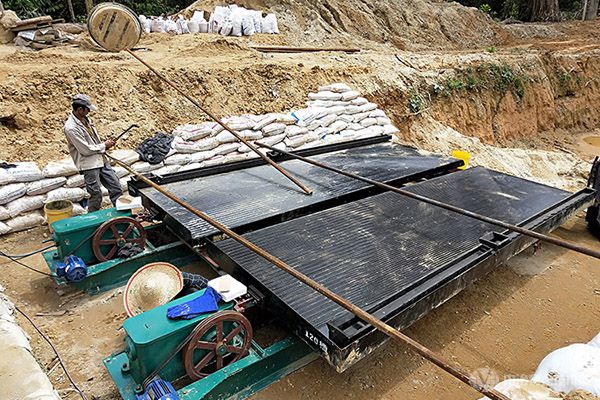

一、产品介绍
云锡摇床是中国云南锡业机械制造有限责任公司(以下简称云锡机械厂)对原苏式CC-2型摇床进行改进后的产物,被称为云锡式摇床。 也有采用凸轮杆式床头,采用其简化的凸轮摇臂式床头的。 摇床的支架比较简单,床面采用滑动支撑方式。 云锡式床面的外形和尺寸与6-S摇摆面基本相同,不同的是床纵向有几个坡度相连。 地面采用生漆、漆灰(生漆和锻水石膏的混合物)、玻璃钢或聚氨酯作为耐磨层,有粗砂床、细砂床和矿泥床3种。 通常,粗砂床面铺梯形盖条,细砂床面铺锯齿形盖条,矿泥床面为三角形沟。
二、云锡式摇床的优点
床面平整、耐磨、坚固耐用、不易变形、易于局部修补的床头运动不对称性大,为适应不同的供给粒度和分拣要求有较宽的差动性调节范围; 床头机构工作可靠,易磨损零件少,无漏油。 缺点是弹簧安装在底座下面,检查和行程调节不方便(行程调节时需要松开弹簧); 床面横向坡度调整范围小(0~5); 坡度和行程的调节过大时,由于床头拉杆的轴线和床面重心的轴线相距太远,会引起床面振动。
该摇床具有良好的运动曲线、床面光滑适度、平整、耐磨、耐酸、耐碱性、耐潮变形、运行平稳、操作调整简便、矿物分离明显、选矿率高等特点。 广泛用于锡、钨、铅、铋、钛、锰、钽、铌、金等有色、黑色、稀土等矿石的再选择,被选为粒度2~0.019mm。
三、技术参数
型号 |
粗砂床面 |
细沙床面 |
刻槽床面 |
床面尺寸 (mm) |
4436×1825×1536 |
||
冲程 (mm) |
16-22 |
10-16 |
10-16 |
冲次 (r/min) |
240-290 |
300-320 |
330-340 |
耗水量 (M3/d) |
190 |
80 |
50 |
处理能力 (T/d) |
30 |
8 |
8 |
给矿粒度 (mm) |
2-0.2 |
0.5-0.037 |
0.074-0.019 |
给矿浓度 (%) |
20-25 |
15-20 |
15-20 |
最小安装坡度 |
2°30″ |
1°50″ |
0°45″ |
外形尺寸 (mm) |
5454x1825x1242 |
||
冲程可调范围 (mm) |
8-22 |
||
功率 (Kw) |
1.5 |
||
重量 (Kg) |
1012 |
