一、概况:
WFS系列中草药粉碎机组纯属新设计的新产品,该机集微粉碎机、高效粉碎机、**粉碎机之优点而组合起来的新颖的中草药粉碎机、内部结构紧凑,拆装方便,低装方便,低能耗、高效率,外形美观大方是中草药粉碎的理想新产品。
二、结构及工作原理:

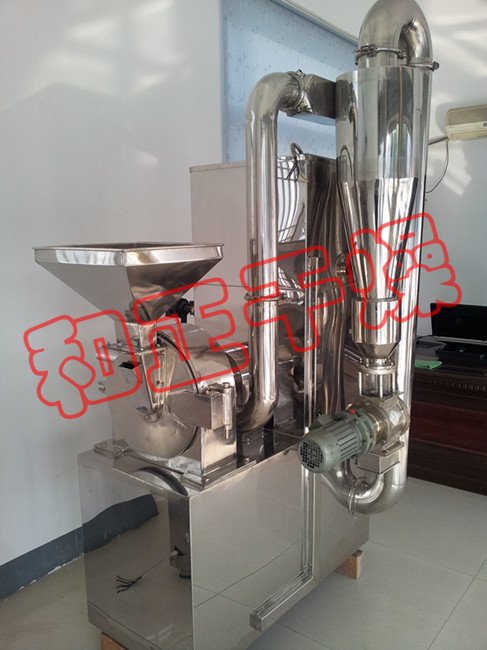

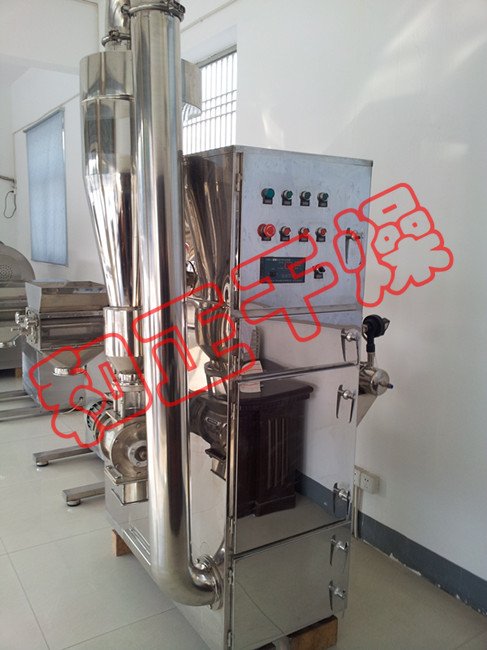

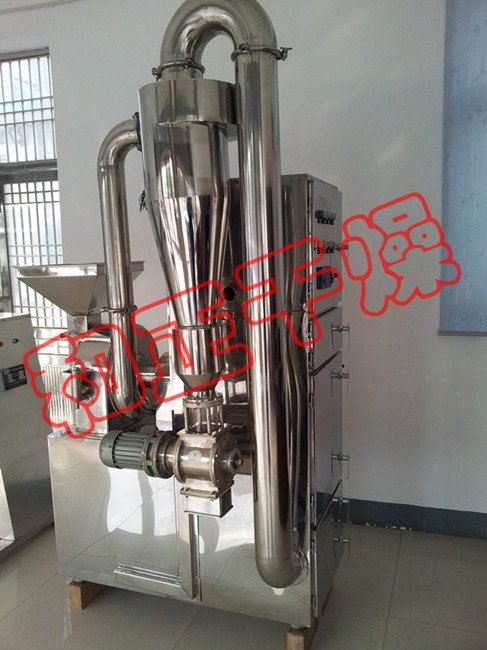

1、WFS系列中草药粉碎机主要结构:由加料部份粉碎系统、分选系统、采料除尘及引风系统组,驱动装置主机有粉碎箱、加料斗、动刀、齿圈分级筛选组成,采料由管道、旋风分离器、关料桶或关风机组成,除尘有布袋、吸风机等。
2、工作原理:粉碎室内部是有多齿式片刀、外圈有逆齿形齿圈与动力相对应,当物料通过加料斗、下料口进入粉碎室后,由动力在驱动源作用下高速运转,物料在定刀中进行剪切与撞击而达到长纤维粉碎目的。在粉碎室内的后部是筛选部份,粉碎室物料在粉碎过程中由于引风机作用下,粉碎后的物料向筛选移动进行筛选,细料可随气流通过筛网,粗料被分级括驱回粉碎室重新粉碎。
筛后的物料通过管道进入旋风分离后进行采集,余尘进入布袋过滤进行第二次采集。
技术参数 :
型号
| 粉碎电机(kw)
| 出料细度(mesh)
| 生产能力(kg/h)
| 主轴转速(r/min)
| 进料细度(mm)
|
WFS20
| 5.5
| 60-280
| 10-50
| 4000
| <12
|
WFS30
| 7.5
| 60-280
| 30-120
| 4500
| <12
|
WFS40
| 11
| 20-200
| 50-180
| 4000
| <15
|
