一、概述
HRC2系列真空油淬气冷炉主要用于合金结构钢、合金工具钢、模具钢、轴承钢速钢、弹性合金、高温合金、不锈钢以及磁性材料的光亮油淬或气冷以及烧结和钎焊等。
HRC2真空炉是由主机、真空系统、水冷系统、气冷系统、气动系统、电控系统和炉外运输车等组成。
二、设备参数
最高温度 (℃ ) 1320(℃ )
装载量 （Kg） 根据设备尺寸来定
炉温均匀性 (±℃) ±5℃ （装料测9点测温800/℃-1200℃）
加热功率 （Kw） 根据设备尺寸来定
极限真空度 (Pa) 4.0×10-1 / 6.7×10-3 (Pa) （不同真空度，不同价格）
压升率 (Pa/ h) 0.67 (Pa/ h)
冷却室气冷压强 (bar) ≤2(bar)
冷却室充气时间 (S) 3~(S)根据客户配制储气量压力有关
冷却水消耗量 (min) 15~35m3/h
三、标准结构
3.1 真空油淬气冷炉主机为卧式双室结构，由炉体、炉盖、加热室、冷却室、中间真空隔热门和工件传动机构等组成。
3.1.1炉体和炉盖为双壁水冷结构，内外壁采用碳钢制造。加热室和冷却室炉壳均为双层碳钢卷筒后焊成，两层之间有夹缝，内通冷却水，两端与法兰焊接而成，两室中间为隔热门闸箱，中间墙设计为双壁水冷结构，以保护安装于中间墙上的密封圈。加热室炉门和冷却室炉门由双层椭圆封头与圆法兰焊接而成，中间通冷却水，在炉盖中间设在观察窗，炉门法兰上设有密封槽以便安装密封圈，炉门与炉体之间由铰链联接。炉体上设计的开孔有：
* 抽空用开孔
* 电极开孔
* 超清晰镜头开孔（双式镜头便于工人操作看的见出、进料及料筐移位）
* 冷室测温偶开孔 （以防冷室油温过高及工件温度过高，打不开炉门
* 热电偶开孔
* 充气开孔
* 温度均匀性测量开孔
* 真空测量开孔
* 压力检测开孔
* 进出料机构开孔
* 升降机构开孔
* 油搅拌开孔
* 电加热（油）开孔
* 前炉门特制排污孔，
* 炉体下部特制

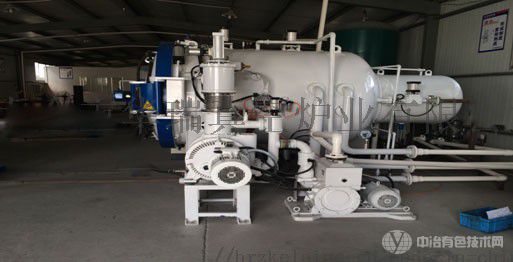

四、真空机组
（华瑞国产真空机组）
(华瑞德国进口莱宝真空机组）
