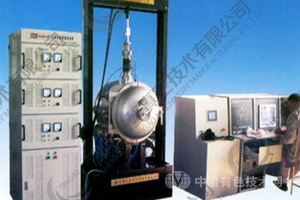

高真空扩散焊炉是一款专为精密连接厚度小于0.1mm金属薄膜而设计的高端设备。该设备采用Ф700×800mm双水冷圆筒卧式前开门不锈钢结构，极限真空度可达8.0×10⁻⁴Pa（空载），在200℃和1000℃时分别为6.7×10⁻⁴Pa和6.7×10⁻³Pa。其工作方式为高温加压，加压范围50Kg~4000Kg，分度为10Kg。极限温度为1800℃，工作温度1700℃可连续运行24小时，采用3段程序控温，均温区Ф300×300mm，压头温差控制在±5℃/1700℃和±2℃/1000℃。加热功率为50KW，配备Ф100mm、Ф60mm、Ф30mm三种压头。控制系统采用计算机控制，实现压力、温度、真空度等参数的精确控制及数据采集。设备主要由真空室系统、真空获得及测量系统、真空炉、液压系统、加热系统、控制系统和计算机控制系统组成，广泛应用于航空航天、电子器件等领域，为高精度薄膜连接提供可靠解决方案。

主要用途:

用于厚度小于0.1mm的金属薄膜之间的精密连接。

技术指标:

1.极限真空度:空载8.0x10-Pa;200℃时6.7x10-印a;1000℃时6.7x10-3Pa;

2.系统结构:Ф700x800(mm)双水冷圆筒卧式前开门不锈钢结构。

3.系统工作方式:采用高温加压方式:加压范围:50Kg~4000Kg，压力分度10Kg

4.温度:极限温度:1800℃:工作温度:1700℃正常工作24小时:3段程序控温，温度上冲不超过1%:均温区Ф300x300(mm)，压头温差不超过士5℃/1700℃和士2℃/1000℃;

5.加热功率50KW;

6.压头:Ф100(mm)、中60(mm)、中30(mm)三种

7.控制系统:采用计算机控制实现压力、温度、真空度等参数的控制及采集功能。

设备组成:

主要由真空室系统、真空获得及测量系统、真空炉、液压系统、加热系统、控制系统、计算机控制系统等组成。
